Dernière mise à jour: 13 SEPTEMBRE 2000

Pourquoi l'AtéoBus ?

Caractéristiques techniques :

• Non compatible ZorroII ou ZorroIII
• 4 slots haute performance pour carte graphique, carte controleur, etc...
• Bus haut débit (> 9Mo/s).
• Compatible avec toutes les cartes accélératrices supportant plus de 8Mo de RAM Fast et respectant les spécifications techniques de Commodore (y compris PowerPC)
• Faible coût.
• Faible encombrement.

Questions/Réponses

• Pourquoi avoir fait un bus non compatible ZorroII ou III?
  - La plupart des cartes Zorro sont difficilement disponibles et relativement onéreuses. De plus, les cartes accélératrices pour A1200 ne peuvent pas gérer correctement les modes DMA ni en ZII ni en ZIII et elles ne peuvent pas non plus gérer correctement l'autoconfiguration des cartes ZIII. Sans parler de la limite de vitesse (ZII - 4Mo/s, ZIII - 8Mo/s) on voit rapidement l'interêt de dépasser le standard Zorro.
• Le bus sera t'il compatibile avec les périphériques PCMCIA?
  - Oui, sans aucune restriction.
• Puis-je brancher l'AtéoBus et ma carte accélératrice en même temps?
  - Oui, l'AtéoBus se branche sur le port CPU de l'A1200 mais il permet le branchement d'une carte accélératrice.
• Quelles cartes accélératrices peuvent fonctionner avec l'AtéoBus?
  - Toutes les cartes accélératrices respectant les spécifications de Commodore et supportant plus de 8Mo de RAM FAST fonctionnent avec l'AtéoBus.

Liste des cartes disponibles pour l'AtéoBus

• Carte graphique Pixel64.
  LIVRAISON: L'ENSEMBLE BUS/CARTE Pixel64 SONT LIVRABLES (les cartes annexes qui sont livrables sont signalées par "livrable" après le prix)!
  Prix de l'ensemble: SFrs 490.--
  - Prix annoncé du ScanDoubler : SFrs 220.--

• Carte Multi I/O AteoIO I
  Elle comprend 2 ports séries et 1 port parallele.
  Caractéristiques techniques:
  - Deux ports séries 115Kbd, indépendants
  - Fifo de 16 octets
  - Sortie par subD 9 pôles
  - Un port parallele mode SPP et EPP
  - Plus rapide que le PAR d'origine (env. 2.5x en mode SPP)
  - Sortie par subD 25 pôles
  - Livré avec device serie et device parallele compatibles avec le serial.device et le parallel.device.
  - Encombrement: 2 slots d'AteoBus ou 1 slot avec port série interne. - Prix : SFrs 97.--livrable


• Carte 1 port parallele ECP AteoPar I
  La carte se branche sur un slot de l'AtéoBus. Elle comprend 1 port parallele mode SPP et EPP
  Caractéristiques techniques:
  - Un port parallele plus rapide que PAR d'origine (env. 2,5x en mode SPP)
  - Sortie par subD 25 pôles
  - Livré avec device parallele compatibles le parallel.device.
  - Prix : SFrs 72.--livrable


• Carte Série AteoSer I
  La carte se branche sur un slot de l'AtéoBus. Elle comprend 1 port série
  Caractéristiques techniques:
  - Un port série rapide 115Kbd
  - Fifo de 16 bits
  - Sortie par subD 25 pôles
  - Livré avec device serie compatible avec le serial.device
  - Prix : SFrs 72.--livrable


• Carte Série AteoSer II
  La carte se branche sur un slot de l'AtéoBus. Elle comprend 2 ports série
  Caractéristiques techniques:
  - Deux ports série rapide 115Kbd
  - Fifo de 16 bits
  - Sorties par subD 25 pôles
  - Livré avec device serie compatible avec le serial.device
  - Encombrement: 2 slots d'AteoBus ou 1 slot avec un port série en interne. - Prix : SFrs 97.--livrable


• Carte Série AteoSer II mini
  La carte se branche sur un slot de l'AtéoBus. Elle comprend 2 ports série
  Caractéristiques techniques:
  - deux ports série rapide 115Kbd
  - Fifo de 16 bits
  - Sorite par subD 9 pôles
  - Livré avec device serie compatible avec le serial.device
  - Prix : SFrs 137.--livrable


• Carte Réseau Ethernet
  La carte ethernet se branche sur un slot de l'AtéoBus. c'est une carte ethernet 10Mb/s avec suivants les versions prise BNC + AUI ou BNC + RJ45.
  Caractéristiques techniques:
  - Ethernet 10BaseT, 10Base2, AUI.
  - Memoire cache de 32Ko
  - Livré avec device AmiTCP/IP v4 demo-compatible SANAII
  - AteoNet 1 : Carte Ethernet 10Mb (1 prise RJ45) AmiTCP v4.0 DEMO 97.--Dem.
  - AteoNet 1+ : Carte Ethernet 10Mb (1 prise RJ45) + Genesis 122.--Dem.
  - AteoNet 3 : Carte Ethernet 10Mb (RJ45 / AUI / BNC) AmiTCP v4.0 DEMO 112.--du stock
  - AteoNet 3+ : Carte Ethernet 10Mb (RJ45 / AUI / BNC) + Genesis137.--du stock


• Carte SCSI
  La carte Scsi se branche sur un slot de l'AtéoBus
  Caractéristiques techniques:
  - Norme Scsi II,
  - Supporte les disques durs, CD roms, graveurs de CDrom, streamer, imprimantes.
  - Connecteur interne HE10 50pts et externe subD 25pts
  - mémoire cache de 25 ou 32Ko
  - Prix annoncé : SFrs 112.--


• Carte IDE
  La carte IDE se branche sur un slot de l'AtéoBus
  Caractéristiques techniques:
  - Norme IDE ATAPI.
  - deux ports IDE.
  - Possibilité de controler les disques durs IDE, les cd roms ATAPI, les ZIP ATAPI, les LS120.
  - Support des Atéo IDE Mux pour A4000 et pour A1200.
  - Connecteur interne HE10 40pts
  - Prix annoncé : SFrs 95.--


• Carte Audio 16Bits
  La carte audio se branche sur un slot de l'AtéoBus
  Caractéristiques techniques:
  - synthese FM
  - 2 voies 16 bits
  - 32 voies
  - digitalisation 16 bits
  - prise MIDI in out
  - Prix annoncé : SFrs 240.--



  Rcapitulation du matériel et des Prix

  Boîtiers Atéo TOWER

• Tower medium A1200 (alim 200W + interface Clavier PC + module pour les LED + doc montage)290.--
• Boitier big Tower pour A4000 (alim 200W + nappe + doc montage) 380.-
• Boitier big Tower pour A4000 tiroir pour carte-mère, démontable (alim 200W + nappe + doc montage) 405.-

  Accéssoires pour Atéo TOWER

• AtéoBus : Bus 4 slots pour A1200 en tour 9 Mb/s (compatible ISA) 270.-
• Carte graphique Pixel 64 Cirrus Logic 2MB RAM-Picasso96 (24 bits=800x600/ 16bits=1152x900) 50-150Hz, DPMS220.--
• AtéoBus + Pixel64 BUNDLE documentation, soft Ateo-Bus + Picasso 96 compat.490.--
• Option : Kit de fixation pour AtéoBus dans les tours Micronik Mechanical adaptor for Tower Micronik 16.--
• Option : Kit Power Supply adaptor Micronik PSU AtéoBus electric adaptor for Tower Micronik32.--
• Option : Kit Electronic adaptor Micronik Apollo 1240/1260 Blizzard or with Blizzard scsi kit56.--

• AteoPar : 1x PAR (port parallèle SUB-D 25 pts ECP, EPP et SPP high speed) 72.--
• AteoSer 1 :1x SER (port seriel SUB-D high speed) 72.--
• AteoSer 2 : 2x SER(ports série SUB-D 25 pts high speed)97.--
• AteoSer 2 Mini : 2x SER mini (ports série SUB-D 9 high speed) 137.--
• AteoIO 1 : 2x SER (ports série SUB-D 9 + 1x PAR port parallèle SUB-D 25 pts High speed)97.--
• AteoNet 1 : Carte Ethernet 10Mb (1 prise RJ45) AmiTCP v4.0 DEMO97.-Dem.
• AteoNet 1+ : Carte Ethernet 10Mb (1 prise RJ45) + Genesis122.--Dem.
• AteoNet 3 : Carte Ethernet 10Mb (RJ45 / AUI / BNC) AmiTCP v4.0 DEMO112.--
• AteoNet 3+ : Carte Ethernet 10Mb (RJ45 / AUI / BNC) + Genesis137.--
• AteoSCSI : Carte contrôleur SCSI avec port SCSI (SUB-D25) externe et interne (IDC 50), permet le branchement périph. tel que HD, ZIP, graveur...112.-
• Module LED universel pour branchement facile des LEDs d'une tour12.--
• Alimentation 200W (Norme CE)Dem.
• CablesDem.
• Scandoubler double la fréquence 15Hz à 30Hz pour visualisation PAL sur SVGA Opt. futur
• 3Dfx Woodooo2 accélérateur graphique pour carte Pixel 64 Opt. futur
• Sound Modul Opt. futur
• TV ModulOpt. futur
• Pixel 64 zorro III carte graphique pour A3000/A4000 bientôt plus d'info

  Interfaces +Keybooard

• Interface Keyboard A1200 pour Tower (interne fixation facile)82.--
• Interface Keyboard A4000 (modèle externe)89.--
• Clavier PC 105 touches MITSUMI type CH38.--
• Update ROM (version 2.3) 25.--
• - Cold reset (reset automatique au démarrage),
• - Reset warning (avec temps réglable),
• - Gère toutes les touches des claviers PC (page up, page down, home, end, etc...)
• - Plus de plantages!
• - Gestion des claviers Amiga (2/3/4000 ) et PC 105 touches
• IDE-Mux pour A4000 (fonctionne sur A1200 avec nappe 2.5"->3.5") 4 x IDE (cables + nappes + docs + boîte)50.--
• IDE-Fix Express interface board 4xIDE + soft IDE-Fix + interface Express TURBO >9MB/s sur IDE 137.--

• Autres
  Plusieurs autres constructeurs de périphériques Amiga ont déja manifesté leur intérêt pour notre bus. Vous devriez donc voir rapidement d'autres cartes pour l'AtéoBus.

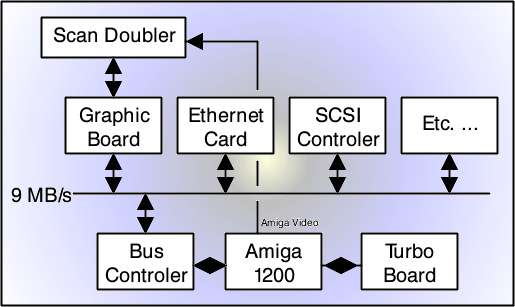

Schéma synoptique de l'architecture

• Avril/mai 1999 les cartes ethernet sont disponibles
• Mise à jour des logiciels et pilotes
• La souscription pour le scandoubleur avance
• Une PIXEL 64 pour bus ZIII (A3/4000) est en préparation
